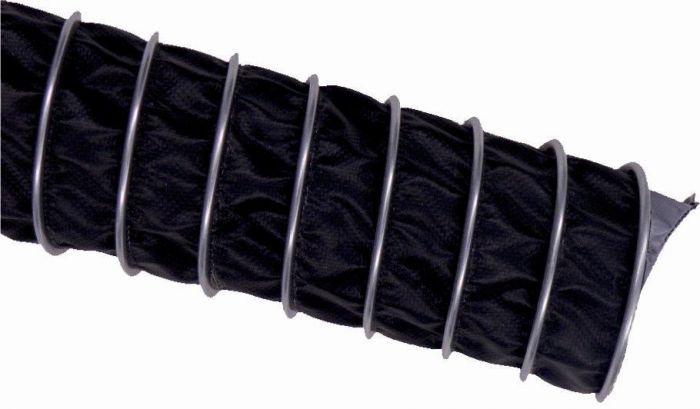

Gripflex HyTef
außen: CSM-beschichtetes Polyestergewebe, innen: PTFE-Folie
- Einsatztemperatur:
- -35 °C bis +175 °C, kurzzeitig bis +190 °C
- Material:
- - außen: CSM-beschichtetes Polyestergewebe
- - innen: PTFE-Folie
- - außenliegendes verzinktes Klemmprofil
- Eigenschaften:
- - Innenlage lebensmittelecht
- - gute Chemikalienfestigkeit
- - sehr gute Reißfestigkeit
- - hohe Zugfestigkeit
- - kleine Biegeradien
- - sehr gute Alterungsbeständigkeit
- - sehr gute UV- & Ozonfestigkeit
- - robust
- - sehr flexibel
- - stauchbar bis 1:6
- - kleine Biegeradien
- - vibrationsfest
- - geschützt durch äußeres Klemmprofil
- Einsatzmöglichkeiten:
- - Absaugung aggressiver Medien
- - Lebensmitteltechnik
- Lieferformen:
- - Ø 50 bis 900 mm
- - Farbe: außen schwarz, innen weiss
- - Standardlängen: 2 m bis 10 m
- Auf Anfrage:
- - Kurzlängen (+20,00 € Rüstungskosten)
- - Überlängen bis maximal 20 m
- - Klemmprofil aus Edelstahl
- - in verschiedenen Güten
- - konfektioniert nach Kundenwunsch
| Innen ø in mm | Biegeradius in mm | Betriebsdruck in bar | Unterdruck in mm WS | Rollenlänge in m | Gewicht in kg/m | Artikelnummer | Lieferzeit |
|---|---|---|---|---|---|---|---|
| 50 | 30 | 0,900 | 4100 | 2 - 10 | 0,400 | 158-050-0400 | circa 2 Wochen |
| 60 | 36 | 0,780 | 2800 | 2 - 10 | 0,500 | 158-060-0400 | circa 2 Wochen |
| 65 | 39 | 0,680 | 2400 | 2 - 10 | 0,500 | 158-065-0400 | circa 2 Wochen |
| 70 | 42 | 0,670 | 2100 | 2 - 10 | 0,500 | 158-070-0400 | circa 2 Wochen |
| 75 | 45 | 0,620 | 1800 | 2 - 10 | 0,600 | 158-075-0400 | circa 2 Wochen |
| 80 | 48 | 0,610 | 1600 | 2 - 10 | 0,600 | 158-080-0400 | circa 2 Wochen |
| 90 | 54 | 0,560 | 1300 | 2 - 10 | 0,600 | 158-090-0400 | circa 2 Wochen |
| 100 | 60 | 0,510 | 1000 | 2 - 10 | 0,600 | 158-100-0400 | circa 2 Wochen |
| 110 | 66 | 0,480 | 800 | 2 - 10 | 0,700 | 158-110-0400 | circa 2 Wochen |
| 120 | 72 | 0,360 | 700 | 2 - 10 | 0,700 | 158-120-0400 | circa 2 Wochen |
| 125 | 75 | 0,330 | 700 | 2 - 10 | 0,800 | 158-125-0400 | circa 2 Wochen |
| 130 | 78 | 0,280 | 600 | 2 - 10 | 0,800 | 158-130-0400 | circa 2 Wochen |
| 140 | 84 | 0,250 | 500 | 2 - 10 | 0,800 | 158-140-0400 | circa 2 Wochen |
| 150 | 90 | 0,220 | 400 | 2 - 10 | 0,900 | 158-150-0400 | circa 2 Wochen |
| 160 | 96 | 0,210 | 400 | 2 - 10 | 0,900 | 158-160-0400 | circa 2 Wochen |
| 170 | 102 | 0,190 | 400 | 2 - 10 | 0,900 | 158-170-0400 | circa 2 Wochen |
| 175 | 105 | 0,185 | 300 | 2 - 10 | 1,000 | 158-175-0400 | circa 2 Wochen |
| 180 | 108 | 0,172 | 300 | 2 - 10 | 1,000 | 158-180-0400 | circa 2 Wochen |
| 200 | 120 | 0,148 | 300 | 2 - 10 | 1,200 | 158-200-0400 | circa 2 Wochen |
| 215 | 129 | 0,128 | 200 | 2 - 10 | 1,300 | 158-215-0400 | circa 2 Wochen |
| 225 | 135 | 0,115 | 200 | 2 - 10 | 1,400 | 158-225-0400 | circa 2 Wochen |
| 250 | 175 | 0,100 | 200 | 2 - 10 | 1,600 | 158-250-0400 | circa 2 Wochen |
| 275 | 193 | 0,080 | 100 | 2 - 10 | 1,900 | 158-275-0400 | circa 2 Wochen |
| 300 | 210 | 0,070 | 100 | 2 - 10 | 2,100 | 158-300-0400 | circa 2 Wochen |
| 315 | 221 | 0,062 | 100 | 2 - 10 | 2,100 | 158-315-0400 | circa 2 Wochen |
| 325 | 228 | 0,059 | 100 | 2 - 10 | 2,200 | 158-325-0400 | circa 2 Wochen |
| 350 | 245 | 0,056 | 80 | 2 - 10 | 2,500 | 158-350-0400 | circa 2 Wochen |
| 375 | 263 | 0,050 | 70 | 2 - 10 | 2,900 | 158-375-0400 | circa 2 Wochen |
| 400 | 280 | 0,047 | 60 | 2 - 10 | 3,100 | 158-400-0400 | circa 2 Wochen |
| 450 | 360 | 0,045 | 50 | 2 - 10 | 3,600 | 158-450-0400 | circa 2 Wochen |
| 500 | 400 | 0,043 | 40 | 2 - 10 | 4,100 | 158-500-0400 | circa 2 Wochen |
| 600 | 480 | 0,039 | 30 | 2 - 10 | 5,100 | 158-600-0400 | circa 2 Wochen |
| 700 | 560 | 0,031 | 20 | 2 - 10 | 6,000 | 158-700-0400 | circa 2 Wochen |
| 800 | 640 | 0,022 | 20 | 2 - 10 | 6,900 | 158-800-0400 | circa 2 Wochen |
| 900 | 720 | 0,016 | 10 | 2 - 10 | 7,800 | 158-900-0400 | circa 2 Wochen |
| alle Daten bei ca. +23 °C | |||||||
